Configuration d'une Interface Réseau BACnet/IP

La configuration d'une Interface Réseau BACnet/IP détermine la gestion des connexions du logiciel PcVue et son comportement sur le réseau BACnet.

Elle comprend la liste exacte des interfaces réseau que chaque poste utilisera pour accéder à un réseau BACnet. Chaque interface réseau comprend des propriétés BACnet, en particulier l’Id équipement que le logiciel PcVue utilise pour l'objet Device BACnet qu’il expose aux autres équipements sur le réseau.

Vous devrez configurer une ou plusieurs Interfaces Réseau, si vous configurez une application multi-postes (networked) ou si les propriétés du port de connexion par défaut doivent être personnalisées.

Cette configuration peut nécessiter des modifications au moment du déploiement si les adresses IP et les cartes d'Interface Réseau sont différentes sur le système en cours d’installation par rapport à celui de développement.

Interface réseau par défaut

Si vous ne configurez pas d'Interface Réseau, une interface par défaut sera créée en utilisant les propriétés suivantes dès que vous configurerez un réseau BACnet :

• Nom du poste - Poste local
• Propriétés IP
  • Adresse IP - 127.0.0.1 (Boucle locale).
  • Port - 47808.
• Propriétés BACnet
  • Id du réseau - 0.
  • Id équipement - 62400.

Configuration d'une Interface Réseau

1. Naviguez dans l'arbre de configuration de l'Application Explorer et sélectionnez le nœud BACnet.
2. Sélectionnez la tâche Interfaces réseau. La boîte de dialogue Interfaces réseau s'affiche. Voir l'image

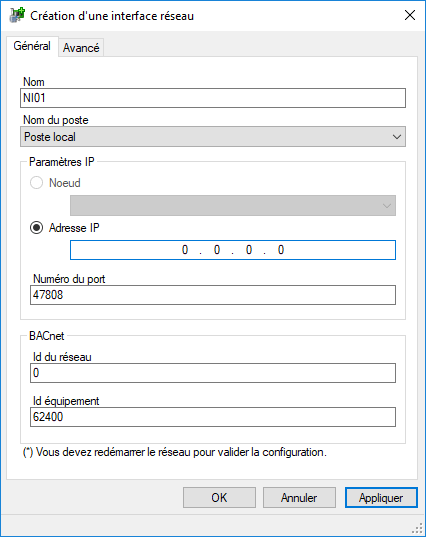

3. A partir de la barre d'outils, cliquez sur Ajouter une interface réseau. La boîte de dialogue Création d'une interface réseau s'affiche. L'image suivante montre la configuration par défaut. Voir l'image



4. Saisissez le Nom de l'interface réseau. C'est le nom sous lequel elle sera identifiée dans PcVue. Vous pouvez accepter la suggestion par défaut ou saisir un autre nom.
5. Sélectionnez le Nom du poste. Si vous configurez une application mono-poste, sélectionnez Poste local. Si vous configurez une application réseau, sélectionnez le poste sur laquelle l'interface réseau sera utilisée (le même que le producteur du réseau BACnet).
6. Saisissez les paramètres IP.

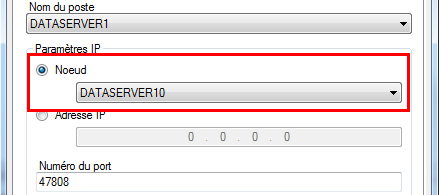

   1. Si vous configurez une application multi-postes, sélectionnez le nœud du poste réseau choisi ou fournissez l'adresse IP de l'interface réseau sur ce poste. Voir l'image



      OU

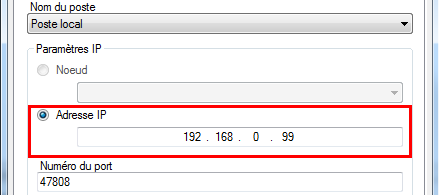

   2. Si vous configurez une application mono-poste, saisissez l'adresse IP du poste local dans le champ Adresse IP. Le champ Nœud n'est pas utilisé. Voir l'image



7. Vous pouvez également modifier le Numéro du port si nécessaire.
8. Configurez les propriétés BACnet. Vous pouvez modifier l'Id du réseau et l'Id de l'équipement si nécessaire.
9. Sélectionnez OK pour confirmer la configuration et fermer la boîte de dialogue. Vous devez redémarrer le réseau afin que les modifications soient prises en compte.

Pourquoi mon Interface Réseau est-elle grisée ?

Les interfaces réseau configurées sont affichées, une sur chaque ligne, dans l'onglet Interfaces Réseau. Seule l'interface active s'affiche dans une police normale, toutes les autres sont grisées. Si vous venez de configurer une interface, elle sera grisée jusqu'au redémarrage du réseau.

Propriétés avancées

Un équipement distant peut être un nœud accessible en permanence sur un autre sous-réseau qui n'a pas de BBMD, ou un participant à temps partiel (par exemple un équipement accessible par une connexion SLIP ou PPP). Vous pouvez configurer un équipement distant en utilisant la boîte de dialogue Interface réseau, onglet Avancé. Voir l'image

• Adresse IP - Adresse IP de l'équipement distant.
• Numéro de port - Numéro du port de l'équipement distant.
