Configuration en utilisant une variable existante et la boîte de dialogue Mapping
Le processus suivant est utilisé pour configurer la récupération des valeurs temps réel entre un objet BACnet et une variable déjà existante dans l'arbre des variables. Le processus est le même pour les modes Online et Offline.
- Ouvrez l'Application Explorer et étendre l'arbre de configuration afin d'afficher un réseau BACnet précédemment configuré.
- A partir du panneau des tâches, sélectionnez la tâche Mapping. La boîte de dialogue Mapping s'affiche.
- Sélectionnez un type d'objet (panneau de gauche) et une instance (panneau supérieur droit).
- Cliquez droit sur l'objet sélectionné dans le panneau de droite et, depuis le menu contextuel, sélectionnez Mapper une variable existante. La boîte de dialogue Sélecteur de variables s'affiche.
- Sélectionnez la variable à mapper. Cliquez sur le bouton Appliquer et le lien est fait entre l'objet et la variable.

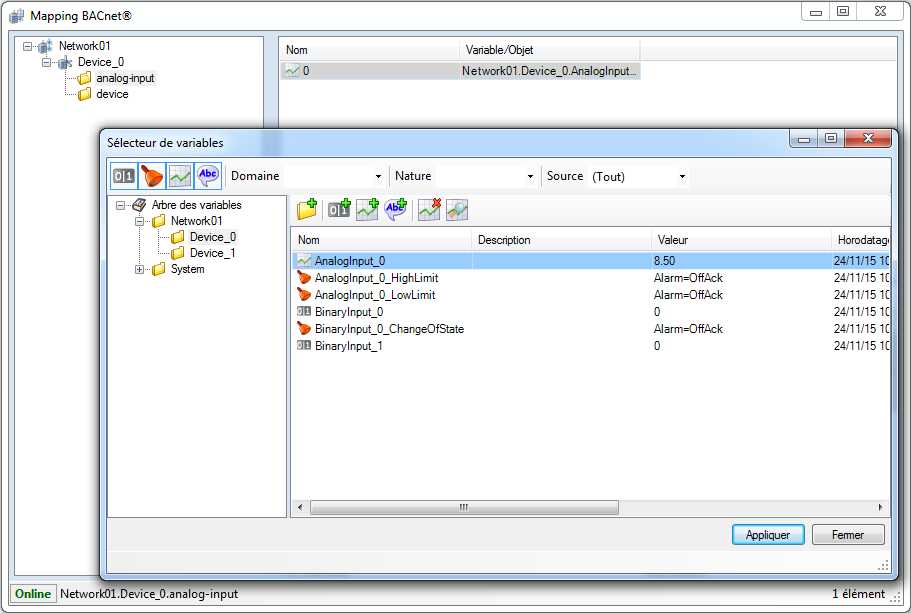

Voir l'image - Répétez les étapes 4 et 5 pour chaque variable à mapper.
Le même processus est utilisé pour mapper une propriété particulière, ou une alarme/événement, excepté que vous utilisez le panneau inférieur droit.
Comment démapper une variable
- Ouvrez la boîte de dialogue Mapping et sélectionnez la variable à démapper.
- Cliquez droit sur la variable sélectionnée et, à partir du menu contextuel, sélectionnez la commande Démapper la variable.
- Une boîte de dialogue s'affiche vous demandant de confirmer votre action. Cliquez sur OK pour confirmer l'opération.
