Paramètres BACnet

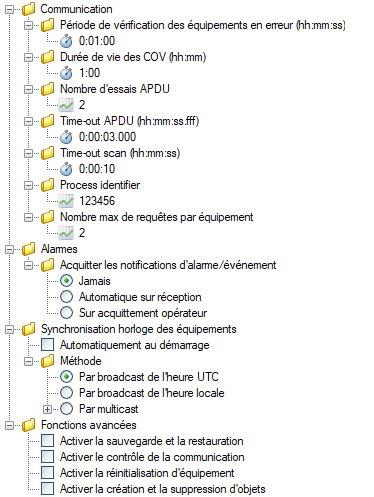

L'onglet Paramètres contient des éléments associés au fonctionnement général du driver BACnet. L'image suivante montre la configuration par défaut. FerméVoir l'image



  • Communication
    • Période de vérification des équipements en erreur - Période à laquelle l'équipement sera vérifié en tentant de rétablir la communication après qu'une erreur de watchdog ait été détectée. La valeur par défaut est de 1 minute.
    • Durée de vie des COV - Période de validité des messages COV provenant d'un équipement. Le driver doit s'abonner à chaque équipement dans ce délai ou bien les notifications COV ne seront plus envoyées. La valeur par défaut est de 1 heure.
    • Nombre d'essais APDU - Nombre de tentatives d’envoi des requêtes avant de retourner une erreur. La valeur par défaut est 2.
    • Time-out APDU - Délai imparti à un équipement pour répondre à une requête de service. La valeur par défaut est de 3 secondes.
    • Time-out scan - Délai imparti pour les réponses lors des opérations de découverte du réseau. La valeur par défaut est de 10 secondes.
    • Process identifier - Identité du logiciel PcVue, en tant que client BACnet, pour la configuration d'une notification. La valeur par défaut est 123456.
    • Nombre max de requêtes par équipement - Nombre maximum de requêtes simultanées pouvant être faites à un équipement. La valeur par défaut est 2.
  • Alarmes
    • Acquitter les notifications d'alarme/événement - Mécanisme par lequel PcVue acquitte les événements et alarmes BACnet (To Normal, To OffNormal & To Fault) générées par les objets Notification Class.
      • Jamais - PcVue n’acquitte jamais les notifications.
      • Automatique sur réception - Les mécanismes internes du logiciel PcVue acquittent automatiquement les trois types de transition.
      • Sur acquittement opérateur - Les transitions de type To OffNormal sont acquittées lorsque les alarmes correspondantes sont acquittées par un opérateur (généralement depuis une Fenêtre d'alarmes). Les transitions To Normal et To Fault sont acquittées automatiquement par les mécanismes internes du logiciel PcVue.
  • Synchronisation horloge des équipements - Méthodes utilisées pour synchroniser l'horloge des équipements BACnet.
    • Automatiquement au démarrage - La synchronisation de l'horloge est effectuée automatiquement au (re)démarrage du logiciel PcVue ou du réseau.
    • Méthode
      • Par broadcast de l'heure UTC - Utilise UTC (Universal Coordinated Time) dans le message de synchronisation broadcasté.
      • Par broadcast de l'heure locale - Utilise l'horloge de l'ordinateur dans le broadcast de synchronisation d'horloge.
      • Par multicast - Utilise l'horloge de l'ordinateur dans le message de synchronisation broadcasté.
        • Période de synchronisation d'horloge (min) - Intervalle, en minutes, auquel sont envoyées les requêtes TimeSynchronization ou UTCTimeSynchronization. Envoi désactivé si positionné à 0. La valeur par défaut est 0.
        • Aligner la synchronisation - Si Période de synchronisation d'horloge n'est pas 0 et est un sous-multiple (division sans reste) d’une heure ou d’un jour, le début de l'intervalle est aligné sur l'heure ou le jour. Non coché par défaut.
        • Décalage de la synchronisation - Décalage, en minutes, à partir du début de l'intervalle spécifié pour la synchronisation de l'horloge jusqu'à ce que les requêtes de synchronisation actuelles soient envoyées. Le décalage utilisé est la valeur de la propriété Décalage de la synchronisation modulo la valeur de la propriété Période de synchronisation d'horloge. La valeur par défaut est 0. Exemple : Si Décalage de la synchronisation est 31 et Période de synchronisation d'horloge est 30, le décalage utilisé est 1. Le Décalage de la synchronisation n'a pas d'effet si Aligner la synchronisation est désactivée.
  • Fonctions avancées
    • Activer la sauvegarde et la restauration - Autorise l’usage des mécanismes de sauvegarde et de restauration (BIBB DM-BR-A).
    • Activer le contrôle de la communication - Autorise l’usage des mécanismes de contrôle de la communication des équipements (BIBB DM-DCC-A).
    • Activer la réinitialisation d'équipement - Autorise l’usage des mécanismes de réinitialisation des équipements (BIBB DM-RD-A).
    • Activer la création et la suppression d'objets - Autorise l’usage des mécanismes de création et suppression d'objets (BIBB DM-OCD-A).
