Utilisation du Helper BACnet Schedules et Calendars
L'onglet Schedules de la boîte de dialogue BACnet Helpers fournit des informations utiles sur les objets de configuration du logiciel PcVue relatifs aux objets Schedule et Calendar et peut être utilisé pour les gérer. L'onglet inclut des outils pour ajouter ou supprimer des instances d'objets et modifier leurs propriétés.

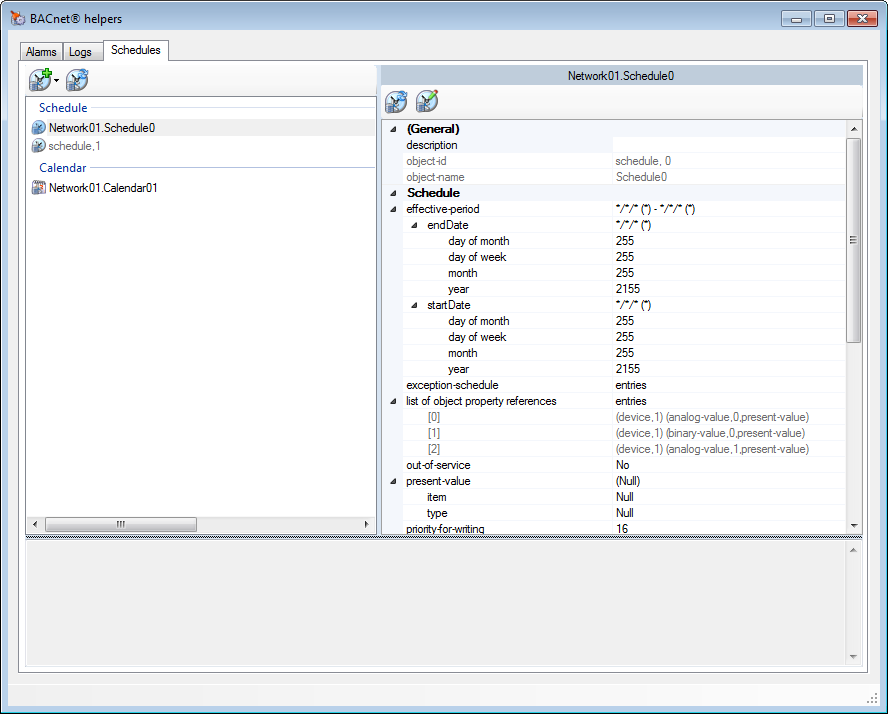

Voir l'image
Les modifications que vous apportez, y compris les changements de valeur des propriétés, ainsi que l'ajout et la suppression d'objets, affectent directement la configuration de l'équipement physique BACnet. Des modifications inadéquates peuvent avoir un impact sur le comportement du système BACnet dans son ensemble.
Agencement de l'onglet Schedules
- Le panneau de gauche - Liste des objets Schedule et Calendar disponibles. Une police grisée indique un objet non configuré dans PcVue.
- Le panneau de droite - Affiche les propriétés de l'élément sélectionné.
- Le panneau inférieur - Affiche des messages d'avertissement associés à la configuration des éléments sélectionnés.
Ajout d'une instance d'objet
Une nouvelle instance d'objet peut être ajoutée en utilisant l'outil Créer dans la barre d'outils. Ceci ne crée l'objet que dans l'équipement physique. Pour l'utiliser, vous devez également ajouter l'instance d'objet Log dans la configuration du logiciel PcVue.
Suppression d'une instance d'objet
Une instance d'objet Schedule ou Calendar peut être supprimée en utilisant l'outil Supprimer une instance d'objet dans la barre d'outils.
Modification des propriétés d'un objet
Les propriétés d'un objet BACnet, affichées dans le panneau de droite, peuvent être modifiées en utilisant la procédure suivante :
- Sélectionnez la propriété en cliquant dessus.
- Selon le type de propriété, vous pouvez soit saisir directement une nouvelle valeur soit sélectionner une valeur depuis une liste. Un changement de valeur s'affiche en police grasse.
- Écrivez la valeur de l'équipement physique en utilisant l'outil Write dans la barre d'outils.
Les propriétés affichées en grisées sont en lecture seule et ne peuvent pas être modifiées.
