Utilisation du Helper BACnet Logs

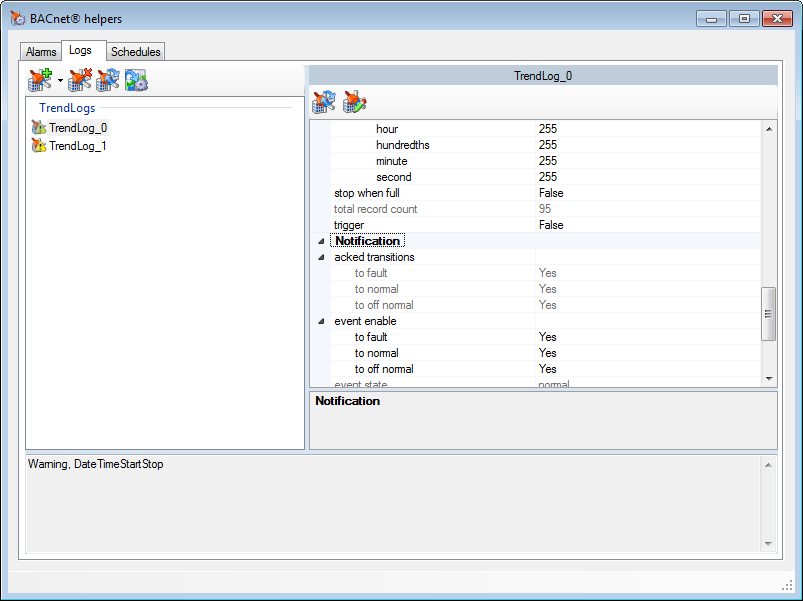

L'onglet Logs de la boîte de dialogue BACnet Helpers fournit des informations utiles sur les objets de configuration du logiciel PcVue relatifs aux objets Trend Log, Trend Log Multiple et Event Log et peut être utilisé pour les gérer. L'onglet inclut des outils pour ajouter ou supprimer des instances d'objets, modifier leurs propriétés et récupérer manuellement des enregistrements. FerméVoir l'image

Les modifications que vous apportez, y compris les changements de valeur des propriétés, ainsi que l'ajout et la suppression d'objets, affectent directement la configuration de l'équipement physique BACnet. Des modifications inadéquates peuvent avoir un impact sur le comportement du système BACnet dans son ensemble.

Agencement de l'onglet Logs

  • Le panneau de gauche - Liste des objets Trend Log, Trend Log Multiple et Event Log disponibles. Chaque élément inclut une icône fournissant une indication sur son status.
    • Une icône avec une coche verte indique un élément fonctionnant correctement.
    • Une icône avec un triangle jaune et un point d'exclamation indique un élément avec un avertissement sur son fonctionnement.
    • Une icône avec une police grisée indique un Trend Log non configuré dans PcVue.
    • Une icône incluant un point d'interrogation signifie que les propriétés doivent encore être lues.
  • Le panneau de droite - Affiche les propriétés de l'élément sélectionné.
  • Le panneau inférieur - Affiche des messages d'avertissement associés à la configuration des éléments sélectionnés.

Ajout d'une instance d'objet

Une nouvelle instance d'objet peut être ajoutée en utilisant l'outil Créer dans la barre d'outils. Ceci ne crée l'objet que dans l'équipement physique. Pour l'utiliser, vous devez également ajouter l'instance d'objet Log dans la configuration du logiciel PcVue (ou associer un log existant à l'objet nouvellement créé). Voir la rubrique Configuration de PcVue pour récupérer des enregistrements de Tendances BACnet.

Suppression d'une instance d'objet

Une instance d'objet Log peut être supprimée en utilisant l'outil Supprimer une instance d'objet dans la barre d'outils.

Modification des propriétés d'un objet

Les propriétés de l'objet BACnet, affiché dans le panneau de droite, peuvent être modifiées en suivant la procédure suivante.

  1. Sélectionnez la propriété en cliquant dessus.
  2. Selon le type de propriété, vous pouvez soit saisir directement une nouvelle valeur soit sélectionner une valeur depuis une liste. Un changement de valeur s'affiche en police grasse.
  3. Écrivez la valeur de l'équipement physique en utilisant l'outil Write dans la barre d'outils.

Les propriétés affichées en grisées sont en lecture seule et ne peuvent pas être modifiées.

Lecture manuelle des enregistrements

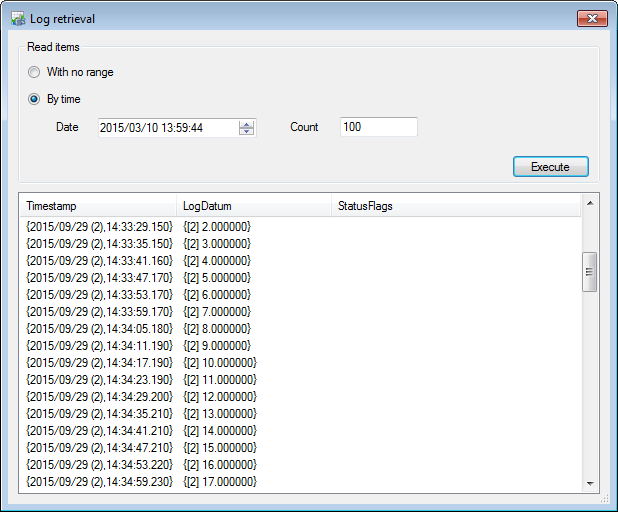

Vous pouvez manuellement récupérer des enregistrements depuis un objet Log en utilisant la boîte de dialogue Récupération d'enregistrements. Les enregistrements sont stockés dans l'unité d'archivage associée à la variable mappée à la propriété d'objet BACnet configurée dans l'objet Log (s’il y en a une configurée ainsi). FerméVoir l'image
