Généralités sur les Données géographiques

Le dossier données géographiques comprend les éléments de configuration nécessaires pour configurer le comportement des applications clientes de géolocalisation telles que SnapVue.
Il prend en charge les fonctionnalités de géolocalisation, de micro-géolocalisation et de suivi du logiciel PcVue.

Les données géographiques comprennent :

• Zones - Une zone représente généralement une localisation dans le monde réel tel qu'une pièce dans un bâtiment ou l'espace dans lequel un équipement spécifique est installé. Les zones peuvent être organisées hiérarchiquement avec des zones parent et enfant. Par exemple Building1.Floor1.Room1.Chiller1. Les zones peuvent également être configurées pour représenter la décomposition fonctionnelle d'un équipement complexe.
• Geo-tags - Un geo-tag est une balise dont la détection détermine une zone géographique correspondante. La propriété principale d'un geo-tag est son identifiant unique. En associant un geo-tag à une zone, le serveur PcVue peut déterminer la localisation de l'utilisateur connecté. Les types de geo-tags suivants sont pris en charge :
  • Balises NFC (Near Field Communication),
  • QR codes,
  • Balises Bluetooth Low Energy (BLE),
  • Points d'accès Wi-Fi,
  • Localisation GPS. Pas à proprement parler un geo-tag mais peut être utilisé si des geo-tags sont trouvés.
• Actions - Une action, par exemple afficher un synoptique, que l'utilisateur d'un client SnapVue peut exécuter. Des actions sont ajoutées aux zones, déterminant ainsi ce qu'un utilisateur peut visualiser et exécuter lorsqu'il se trouve dans une zone particulière. Les actions peuvent être cascadées de la zone parent vers les zones enfants.

Comment utiliser les zones pour représenter le monde réel

Une zone et la hiérarchie des zones peuvent être utilisées de diverses manières pour répondre aux besoins opérationnels de différents types de systèmes. Le tableau ci-dessous décrit les 3 critères principaux pour la conception de la hiérarchie des zones.

Type de système	Besoin opérationnel	Ce qu'une zone représente
Surveillance des infrastructures et autres systèmes géographiquement distribués	Emplacements extérieurs pour identifier les sites distants. Suivi des travailleurs isolés Localisation des utilisateurs sur le site.	La partie racine de la hiérarchie comprend des zones correspondant aux différents sites, avec leurs coordonnées GPS. Les zones enfants correspondent à une répartition géographique et/ou fonctionnelle des sites, avec des geo-tags associés pour la micro-géolocalisation des utilisateurs par la proximité à un équipement donné.
Systèmes de gestion de bâtiments	Emplacements intérieurs pour identifier les espaces sur un site et dans les bâtiments. Localisation des utilisateurs sur le site ou dans les bâtiments.	Les zones correspondent à une répartition physique et logique des bâtiments, avec des geo-tags associés pour la micro-géolocalisation des utilisateurs par la proximité à un équipement ou à une salle donnée (bâtiment, étages, zones ou salles).
Surveillance d'équipements industriels, fabrication, automatisation industrielle	Emplacements intérieurs pour identifier les zones sur un site et dans une usine. Localisation des utilisateurs sur le site ou dans un bâtiment.	Les zones correspondent à une répartition physique et logique du site industriel (usine), avec des geo-tags associés pour la micro-géolocalisation des utilisateurs par la proximité à un atelier de fabrication donné. La décomposition fonctionnelle peut aller plus loin avec des zones utilisées pour représenter des équipements tels qu'un tableau de commande, un tableau électrique, la partie avant ou arrière d'une machine, un tableau de commande moteur ...

Dans un système comprenant plusieurs sites répartis géographiquement, la partie racine de la hiérarchie est généralement un ensemble de zones correspondant aux différents sites, avec leurs coordonnées GPS.

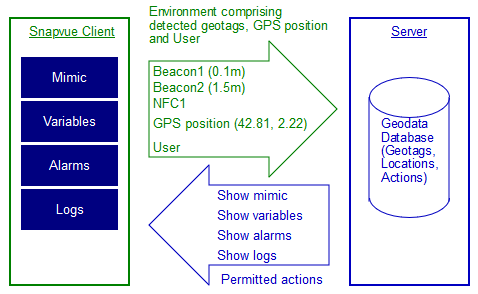

Comment le client SnapVue et le serveur de géolocalisation fonctionnent-ils ensemble ?

• L'application cliente SnapVue s'exécute sur un appareil mobile tel qu'un smartphone ou une tablette Android ou iOS.
• Le serveur PcVue s'exécute sur une machine sous Microsoft Windows.
• SnapVue et le serveur communiquent à l'aide d'un serveur Web IIS déployé à l'aide de la Console de déploiement web.
• SnapVue envoie des informations au serveur sur le contexte de l'utilisateur connecté, les geo-tags détectés et sa position GPS (si disponible).
• Le serveur détermine la zone dans laquelle se trouve l'utilisateur à l'aide des geo-tags et envoie les actions correspondantes à SnapVue (pour cette zone et pour toute zone parent).
• L'utilisateur SnapVue peut alors visualiser les données et exécuter les actions appropriées au contexte de la zone.
