Généralités sur la boîte de dialogue Audit

La boîte de dialogue Audit contient des informations au sujet du fonctionnement interne du logiciel PcVue. Son utilisation principale est une aide au diagnostic suite à un comportement inattendu ou erroné, mais elle peut également être utilisée pour vérifier le bon fonctionnement général d'un projet. Les informations proviennent de l'exécutable (sv32.exe) qui contient une grande partie des fonctions du logiciel PcVue et des gestionnaires dont il est composé. La boîte de dialogue Audit est composée de deux onglets :

• Compteurs
  • Objet - Compteurs des ressources système et des objets de l'application.
  • Instance - Compteurs de messages entre les gestionnaires du logiciel PcVue et la mémoire qui leur est allouée.
  • Temps - Temps passé à traiter les messages au niveau de chaque gestionnaire.
  • Flux - Flux de données associés aux transitions de valeur temps-réel des variables.
• Surveillance - Informations détaillées sur les flux de données correspondant aux transitions de valeur temps-réel des variables. Deux vues sont disponibles : une affichant les flux d'acquisition de données (données entrantes) et l'autre affichant les flux d’écriture (données sortantes).

Les informations de l'onglet Compteurs sont également sauvegardées dans des fichiers texte qui se trouvent dans le dossier Log Files. Pour plus d'informations, vous pouvez vous référer à la rubrique Fichiers d'audit.

Les informations de l'onglet Surveillance sont également disponibles dans les variables système. Ces variables doivent être activées dans la boîte de dialogue de configuration Audit afin que le logiciel PcVue les crée. Pour plus d'informations, vous pouvez vous référer à la rubrique Variables système audit.

La boîte de dialogue audit est accessible en utilisant une des méthodes suivantes :

• Depuis l'Application Explorer. Sélectionner le nœud du projet dans l'arbre de configuration et sélectionner la tâche Audit Diagnostics dans le panneau de gauche.
• Depuis le clavier. La touche de fonction F4 ouvre la boîte de dialogue A propos dans laquelle vous pouvez accéder aux audits en cliquant sur le bouton Diagnostics.
• Depuis l'Observateur d'événements. Sélectionner le menu Audits....

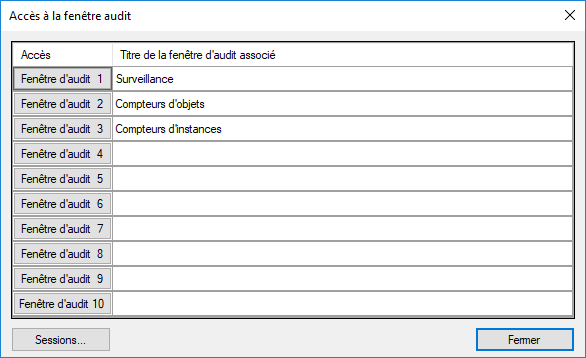

Lorsque vous accédez aux Audits depuis la boîte de dialogue A propos, une boîte de dialogue intermédiaire s'affiche avec plusieurs boutons. Chaque bouton ouvre une instance séparée de la boîte de dialogue Audit. La configuration (taille, position, options) de chaque instance de la boîte de dialogue Audit est sauvegardée lorsqu'elle est fermée et les utilisations suivantes du même bouton ouvriront la boîte de dialogue Audit avec la même configuration. Vous pouvez également configurer une légende pour chaque bouton qui s'affichera dans la barre de titre de la boîte de dialogue Audit. Voir l'image
