Paramètres des Variables

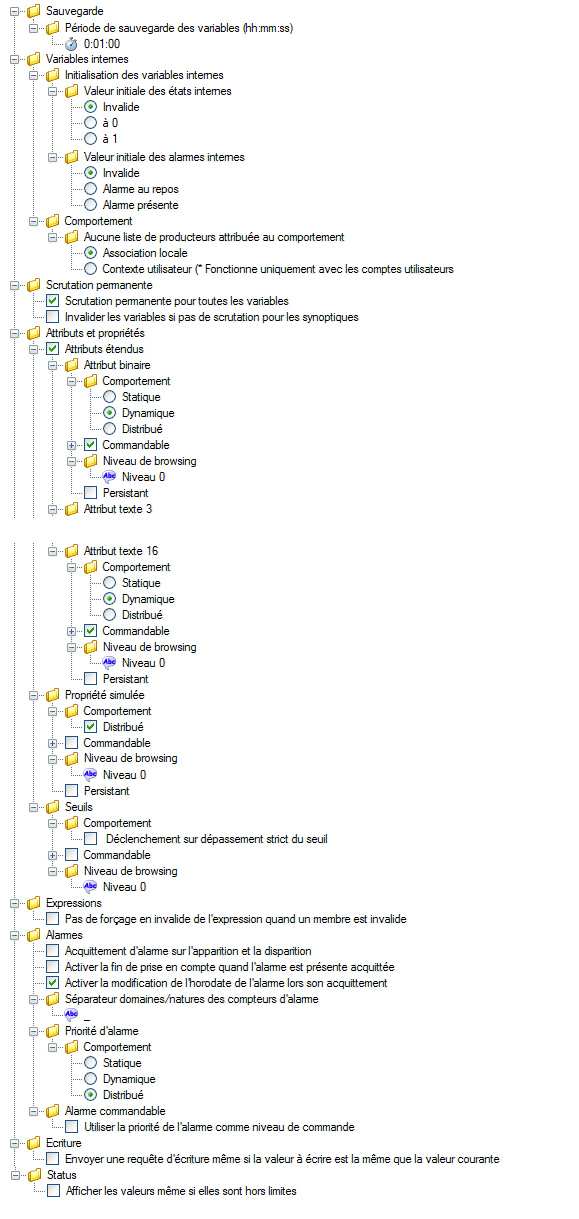

Les paramètres des variables s'affichent à partir de la section Variables de la boîte de dialogue Paramètres de l'Application Explorer ou depuis la tâche Paramètres lorsque le dossier Variables est sélectionné dans l'Application Explorer. Voir l'image

• Sauvegarde
  • Période de sauvegarde des variables - Période à laquelle les variables dont la propriété Sauvegardée est activée sont stockée sur disque. Le par défaut est 1 minute.
• Variable interne
  • Variables internes - Définit la valeur initiale par défaut pour les variables de type état et alarme. Ceci peut être surchargé variable par variable.
    • Valeur initiale des états internes
      • Invalide - Les états internes sont par défaut initialisés à invalide.
      • A 0 - Les états internes sont par défaut initialisés à 0.
      • A 1 - Les états internes sont par défaut initialisés à 1.
    • Valeur initiale des alarmes internes
      • Invalide - Les alarmes internes sont par défaut initialisées à invalide.
      • Alarme au repos - Les alarmes internes sont par défaut initialisées au repos.
      • Alarme présente - Les alarmes internes sont par défaut initialisées à présente.
  • Comportement
    • Aucune liste de producteurs attribuée au comportement - Les deux options suivantes n'affectent que les variables qui n'ont pas été assignées à une liste producteur.
      • Association locale - La valeur sauvegardée se comporte normalement.
      • Contexte utilisateur - La valeur sauvegardée (et restaurée) dépend de l'utilisateur connecté. Pour plus d'informations, voir le chapitre fonctionnement du logiciel PcVue en session RDS.
• Scrutation permanente
  • Scrutation permanente pour toutes les variables – PcVue scrute en permanence toutes les trames de communication liées à une ou plusieurs variables. Si cette propriété n'est pas sélectionnée, la scrutation est désactivée lorsqu'aucune des variables liées à une trame n'est affichée dans une fenêtre.
  • Invalider les variables si pas de scrutation pour les synoptiques – Lorsque la scrutation est désactivée du fait que les variables liées ne sont pas affichées dans un synoptique, toutes les variables de la trame sont déclarées invalides.
• Attributs et propriétés
  • Attributs étendus – Active les attributs étendus pour toutes les variables.
  • Propriété simulée
    • Comportement
      • Statique - La valeur de la propriété ne peut être modifiée qu'en utilisant l'Explorateur de configuration.
      • Dynamique - L'attribut peut être modifié en exploitation en utilisant l'instruction SCADA Basic VARIABLE.
      • Distribué - Lors de l'utilisation d'un projet multi-postes, les modifications dans la valeur de la propriété se propagent à tous les postes concernés.
    • Commandable - La propriété simulée peut être modifiée par n'importe lequel des sous-systèmes du logiciel PcVue y ayant accès.
      • Niveau de commande - Niveau de commande que l'Utilisateur doit avoir pour modifier cette propriété.
    • Niveau de browsing - Niveau d'énumération dont le Compte utilisateur doit bénéficier pour voir la variable lors de l'utilisation des services de browsing du logiciel PcVue.
    • Persistant - La valeur de la propriété est sauvegardée lorsque le logiciel PcVue est arrêté, et restaurée au redémarrage. Une variable doit être elle-même configurée comme Sauvegardée pour que ce paramètre prenne effet.
  • Attributs texte 3 (à 16)
    • Comportement
      • Statique - La valeur de l'attribut ne peut être modifiée qu'en utilisant l'Explorateur de configuration.
      • Dynamique - L'attribut peut être modifié en exploitation en utilisant l'instruction SCADA Basic VARIABLE.
      • Distribué - Lors de l'utilisation d'un projet multi-postes, les modifications des valeurs se propagent à tous les postes concernés.
    • Commandable - La valeur d'un seuil peut être modifiée par n'importe lequel des sous-systèmes du logiciel PcVue y ayant accès.
      • Niveau de commande - Niveau de commande que l'Utilisateur doit avoir pour écrire la valeur du seuil.
    • Niveau de browsing - Niveau d'énumération dont le Compte utilisateur doit bénéficier pour voir la variable lors de l'utilisation des services de browsing du logiciel PcVue.
    • Persistant - La valeur de l'attribut est sauvegardée lorsque le logiciel PcVue est arrêté, et restaurée au redémarrage. Une variable doit être elle-même configurée comme Sauvegardée pour que ce paramètre prenne effet.
  • Simulé
    • Comportement
      • Distribué - Lors de l'utilisation d'un projet multi-postes, les modifications de la valeur de la propriété se propagent à tous les postes concernés
    • Commandable - La valeur d'un attribut peut être modifiée par n'importe lequel des sous-systèmes du logiciel PcVue y ayant accès.
      • Niveau de commande - Niveau de commande que l'Utilisateur doit avoir pour écrire la valeur de l'attribut.
    • Niveau de browsing- Niveau d'énumération dont le Compte utilisateur doit bénéficier pour voir la variable lors de l'utilisation des services de browsing du logiciel PcVue.
    • Persistant - La valeur de l'attribut est sauvegardée lorsque le logiciel PcVue est arrêté, et restaurée au redémarrage. Une variable doit être elle-même configurée comme Sauvegardée pour que ce paramètre prenne effet.
  • Seuils
    • Comportement
      • Déclenchement sur dépassement strict du seuil - L'état de seuil n'est positionné que si la valeur de la mesure est strictement supérieure à la valeur du seuil Sinon, l'état de seuil est positionné si la valeur est supérieure OU égale au seuil.
    • Commandable - La valeur d'un attribut peut être modifiée par n'importe lequel des sous-systèmes du logiciel PcVue y ayant accès.
      • Niveau de commande - Niveau de commande que l'Utilisateur doit avoir pour écrire la valeur de l'attribut.
    • Niveau de browsing - Niveau d'énumération dont le Compte utilisateur doit bénéficier pour voir la variable lors de l'utilisation des services de browsing du logiciel PcVue.
• Expressions
  • Pas de forçage en invalide de l'expression quand un membre est invalide - Si coché, le résultat d'une expression reste valide lorsqu'une ou plusieurs variables contenues dans l'expression sont invalides. Si aucune valeur de ce type n'existe (variable pas encore initialisée), alors sa valeur minimale selon la configuration est utilisée.
• Alarmes

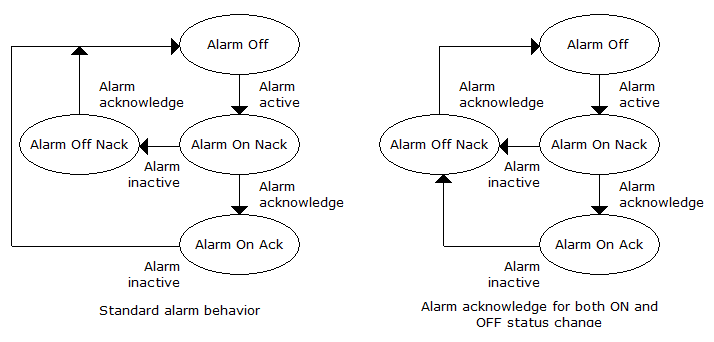

  • Acquittement d'alarme sur l'apparition et la disparition - Si coché, une alarme doit être acquittée sur les transitions Apparition et Disparition. Voir l'image

  • Autoriser la fin de prise en compte quand l'alarme est présente acquittée - Autorise une alarme à être mise hors maintenance même si elle est présente et acquittée. Par défaut, une alarme ne peut être mise hors maintenance que si elle est au repos.
  • Activer la modification de l'horodate de l'alarme lors de son acquittement - Active la modification de l'horodate de l'alarme au moment de l'acquittement. Par défaut, l'horodate est modifié lors de son apparition ou de sa disparition.
  • Séparateur domaines/natures des compteurs d'alarmes - Le caractère utilisé pour séparer domaine et nature dans le nom d'une variable système utilisée comme compteur d'alarme. Par défaut, le séparateur est _ (underscore).
  • Priorité d'alarme
    • Comportement
      • Statique - La valeur de l'attribut ne peut être modifiée qu'en utilisant l'Explorateur de configuration.
      • Dynamique - La propriété peut être modifiée en exploitation en utilisant l'instruction SCADA Basic ALARM.
      • Distribué - Lors de l'utilisation d'un projet multi-postes, les modifications des valeurs se propagent à tous les postes concernés.
  • Alarme commandable
    • Utiliser la propriété de l'alarme comme niveau de commande - Utiliser le niveau d'alarme comme niveau de commande pour les alarmes ayant l'attribut Commande.
• Ecriture
  • Envoyer une requête d'écriture même si la valeur à écrire est la même que la valeur courante - Si activé, une requête d'écriture est faite lors du forçage de la valeur de la variable, même si la variable a déjà la même valeur.
• Status
  • Afficher les valeurs même si elles sont hors limites - Permet l'affichage de la valeur d'une variable même si sa qualité est signalée en dehors de la plage (NS L< ou NS L>). S'applique aux animations qui affichent la valeur d'une mesure, la fenêtre de tendance en mode temps-réel et en mode historiques si la source de données des historiques est HDS.
• Simulation
  • Activer la temporisation d'alarme - Si cette option est activée, tout délai de temporisation d'alarme configuré est appliqué même si l'alarme est simulée, sinon la temporisation d'alarme n'est pas appliqués.
