Lien d'une variable à un serveur OPC UA
Dans PcVue, les éléments OPC UA peuvent être liés à des variables existantes dans le projet. Ce processus de liaison peut être effectué à partir de l'onglet Source de la boîte de dialogue de configuration des variables.
Vous pouvez également mapper les variables depuis la boîte de dialogue de mapping du serveur. Reportez-vous à la rubrique Comment mapper des variables aux éléments OPC UA pour en savoir plus.
Prérequis :
-
Vous avez configuré un réseau et un serveur OPC UA.
-
Vous avez créé un groupe de scrutation ou un abonnement.
-
Vous avez créé des variables à mapper.
-
Allez dans Configuration.Application Explorer et développez Variables, puis les nœuds de l'arborescence Variables.
-
Allez à la branche contenant la variable que vous voulez mapper et ouvrez la fenêtre de propriétés, puis sélectionnez l'onglet Source.
-

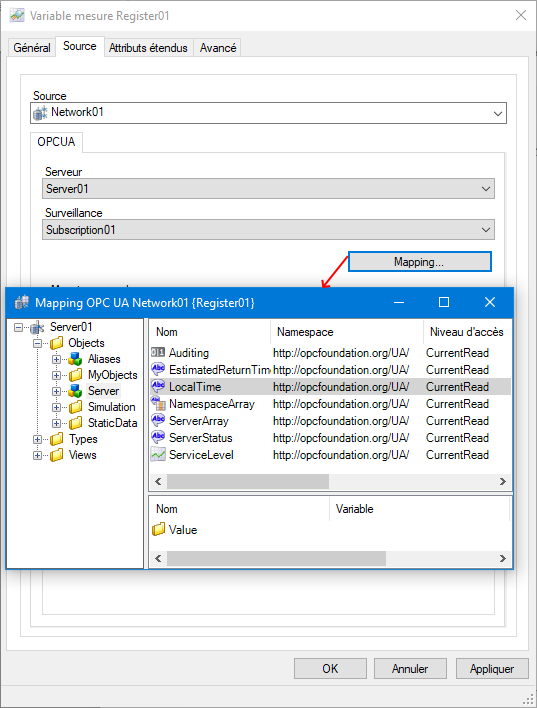

Sélectionnez le réseau OPC UA, le serveur et le groupe de surveillance, puis cliquez sur le bouton Mapping.
Voir l'image Vous pouvez également mapper les variables OPC UA manuellement en sélectionnant ou en modifiant les propriétés de mapping individuellement.
-
Allez à la variable OPC UA à mapper et double-cliquez dessus. Les détails de mapping de la variable apparaissent dans l'onglet Source dans le groupe de Mapping manuel des propriétés.
-
Cliquez sur Ok pour enregistrer la configuration et fermer la fenêtre.
