Généralités sur le Add-on OCPP

Le protocole Open Charge Point Protocol (OCPP) est une interface pour la communication entre les bornes de recharge des véhicules électriques et un système de gestion centralisée. Il a été conçu à l'origine et est supporté par l'Open Charge Alliance (OCA).

Les versions suivantes d'OCPP sont supportées :

• Protocole OCPP révision 1.6 - OCPP via Json sur WebSocket

• Protocole OCPP revision 2.0.1

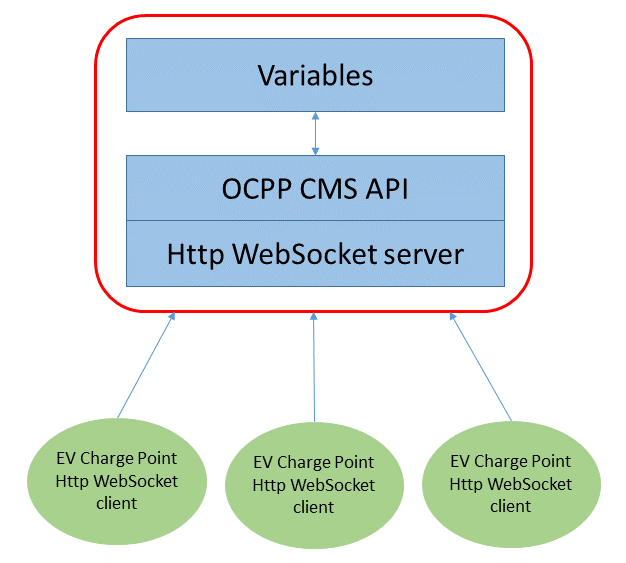

PcVue agit en tant que système de gestion centrale pour surveiller les bornes de recharge. Les spécifications OCPP n'autorisent qu'un seul système central à échanger des données avec une borne de recharge. Dans la pratique, cependant, de multiples parties prenantes ont un intérêt dans les données obtenues à partir d'une borne de recharge. C'est pourquoi PcVue supporte le proxying de messages OCPP pour gérer le transfert de certains messages vers un système central tiers. Voir l'image

Les messages OCPP sont mappés sur des variables PcVue pour tirer parti des capacités du produit :

• Distribution client/serveur,

• Affichage IHM,

• Alarmes,

• Archivage,

• Abonnement aux données via les interfaces serveur,

• Etc.

Il n'y a pas de boîte de dialogue de configuration spécifique au Add-on OCPP. Au moment de la rédaction de cette aide, il utilise un fichier .ini dédié et les fonctions de configuration habituelles. De plus, une bibliothèque prédéfinie de modèles est disponible pour faciliter la configuration des bornes de recharge et des variables en utilisant les capacités d'instanciation de l'Application Architect.

Glossaire

Les termes et acronymes suivants peuvent être trouvés dans ce chapitre :

• OCPP - Open Charge Point Protocol.
• EV - Electric Vehicle (Véhicule électrique).
• EVSE - Electric Vehicle Supply Equipment (Equipement d'Alimentation de Véhicule Electrique). Une borne de recharge de véhicules électriques, également appelée station de recharge électrique, borne de recharge électrique, point de chargement, point de charge et station de chargement électronique, est un élément d'une infrastructure qui fournit de l'énergie électrique pour le rechargement des véhicules électriques branchés - y compris les voitures électriques et les véhicules hybrides rechargeables.
• Connecteur - La prise effectivement connectée au véhicule électrique. Une borne de recharge peut avoir un ou plusieurs connecteurs qui fonctionnent indépendamment les uns des autres.
• CSMS - Système de gestion de bornes de recharge (Charging station management system).
