Généralités sur la fonction magnétoscope
La fonction Magnétoscope permet d'enregistrer les changements de valeurs (événements) des variables sur un poste PcVue et de les rejouer au travers de synoptiques sur un autre.
La même version du logiciel PcVue doit être installée sur le poste d'enregistrement et sur le poste de relecture.

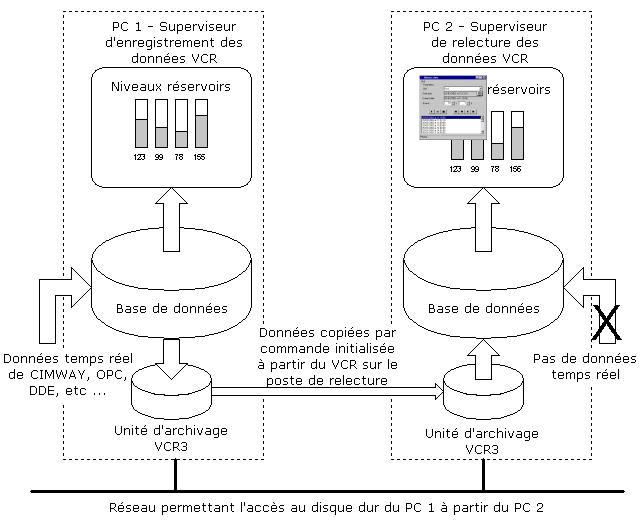

Voir l'image
Une unité d'archivage de type Magnétoscope doit être créée sur le poste d'enregistrement pour enregistrer les événements, typiquement le serveur d'archives. Les variables à enregistrer doivent avoir la propriété Magnétoscope activée. Il n'y a aucune autre configuration spéciale requise ; le reste du projet peut être le même que n'importe quel autre.
Le poste de relecture doit être dans la liste des clients de l'unité d'archivage de type Magnétoscope (consommateur). Il n'enregistre pas les événements directement. Les données enregistrées sont téléchargées à partir de l'unité d'archivage du poste d'enregistrement (producteur).
PcVue est démarré sur le poste de relecture avec l'argument en ligne de commande -VCR. Cela provoque la commutation de toutes les variables en mode simulation et la boîte de dialogue de relecture du magnétoscope devient disponible. La boîte de dialogue de relecture du magnétoscope est utilisée pour contrôler la synchronisation des données à partir du poste d'enregistrement et pour rejouer les événements enregistrés à partir des valeurs temps-réel des variables. La boîte de dialogue de relecture du Magnétoscope peut être contrôlée avec un script SCADA Basic. Voir l'instruction SVVCR pour plus de détails.
L'unité d'archivage du poste d'enregistrement peut être plus petite que celle du poste de relecture, car le poste de relecture télécharge et enregistre de nouvelles archives du poste d'enregistrement à chaque démarrage.
La fonction Magnétoscope et la boîte de dialogue Magnétoscope utilisée pour relire les journaux de bords à travers un synoptique (F12, Sélection de journal et Relecture) n'ont aucun lien avec la fonction décrite dans ce chapitre.
