Configuration de l'affichage d'un Graphique Secteurs

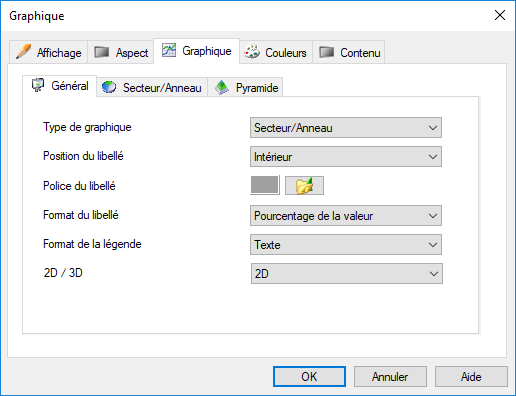

Cette rubrique concerne les fonctionnalités configurées par l'onglet Graphique du Graphique Secteurs qui permet de configurer l'apparence de la partie dynamique du graphique. FerméVoir l'image

Configuration du type de graphique

Le format du graphique peut être de type Secteur/Anneau (segments radiaux) ou pyramide (segments horizontaux). Vous pouvez également choisir une apparence bidimensionnelle (2D) ou tridimensionnelle (3D).

Configuration du libellé utilisé pour chaque segment

En plus de la police et de la position, vous pouvez également choisir, à l'aide de la propriété Format du libellé, les informations contenues dans chaque étiquette.

  • Libellé et valeur - Affiche le libellé du segment et sa valeur sous la forme d'un nombre.
  • Libellé et pourcentage de la valeur - Affiche le libellé du segment et sa valeur sous la forme d'un pourcentage du total.
  • Libellé - Affiche uniquement le libellé.
  • Valeur - Affiche uniquement la valeur sous la forme d'un nombre.
  • Pourcentage de la valeur - Affiche uniquement la valeur sous la forme d'un pourcentage du total.

Les mêmes options sont disponibles pour la légende, sauf que la police et la position sont configurées dans l'onglet Affichage.

Propriétés spécifiques au type Secteur/Anneau

  • Rayon de l'anneau - Taille du centre de l'anneau. Si zéro, alors l'affichage est plein (apparence d'un cercle).
  • Style de dessin (2D) - Les couleurs des segments peuvent être ombrées pour que l'anneau apparaisse comme convexe, concave ou plat (par défaut - sans dégradé). Effectif que si l'option 2D a été choisie.
  • Angle - L'angle auquel le premier segment configuré est affiché. Avec la valeur par défaut de zéro, le premier segment commence à quatre-vingt-dix degrés vers la droite. Des angles autres que zéro provoquent une rotation dans le sens des aiguilles d'une montre.

Propriétés spécifiques au type Pyramide

  • Type de valeur - Façon dont la valeur de chaque segment est représentée. Linéaire signifie que la valeur est représentée proportionnellement par la hauteur du segment. Surface signifie que la valeur est représentée proportionnellement par la surface du segment.
  • Alignement du libellé à l'intérieur ou à l'extérieur - Position du libellé.
  • Intervalle - Distance entre chaque segment.
  • Base (3D) - Les couleurs des segments peuvent être ombrées pour donner à la base de la pyramide l'apparence d'une forme carrée ou circulaire.
  • Angle (3D) - Les couleurs des segments peuvent être ombrées de sorte que la pyramide semble être vue d'un angle horizontal.
