Création et Utilisation de Modèles d'association Zoom / Calques
Lorsque vous dessinez, vous pouvez contrôler la visibilité d'un élément de dessin en lui donnant des limites de zoom. Si le synoptique dans lequel se trouve cet élément est agrandi en dehors de ces limites, l'élément de dessin devient invisible. Cette technique est utilisée pour contrôler le niveau de détail affiché dans un synoptique lorsqu'il est agrandi.
L'inconvénient de contrôler la visibilité d'un élément de cette façon est qu'il faut affecter la limite de zoom à chacun des éléments auxquels elle doit s'appliquer. Un modèle permet de simplifier cette opération en affectant les limites de zoom à un calque. Vous pouvez alors attacher l'élément de dessin à ce calque.
Création d'un Modèle d'Associations Zoom / Calques

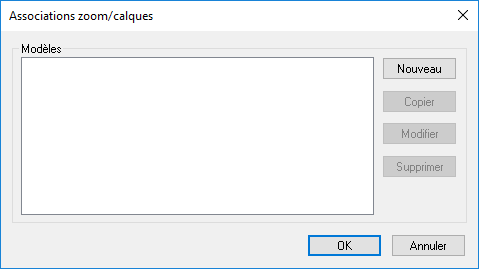

- Sélectionnez la commande Configuration.Ergonomie.Association Zoom/Calques. La boîte s'affiche.

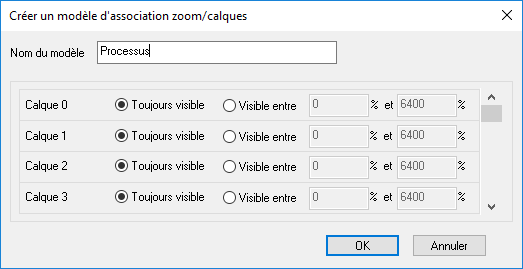

Voir l'image - Sélectionnez la commande Nouveau. Un modèle s'affiche. Voir l'image
- Saisissez un nom pour le modèle. Il sera utilisé pour le référencer dans la boîte de propriétés d'une fenêtre.
- Saisissez les limites de zoom pour les calques qui seront dépendants de ce niveau de zoom.
- Sélectionnez OK pour confirmer la création du modèle et OK de nouveau pour fermer la boîte.
Tout synoptique peut être associée à un modèle d'association Zoom / Calques. Si vous souhaitez utiliser les modèles d'association Zoom / Calques de manière cohérente dans les synoptiques, il vous suffit d'attacher le modèle d'association Zoom / Calques approprié à votre modèle de synoptique et de vous assurer que son héritage depuis le modèle est défini pour tous les synoptiques concernées.
