Comment importer une configuration Siemens Step7

Le Smart Generator pour Step7 vous permet d'importer des données à partir d'un projet Step7 pour générer les éléments de configuration PcVue suivants :

• Réseau d'acquisition de données, équipements et trames pour le driver S7 Ip Industrial Ethernet.
• Variables d'E/S incluant le mapping sur les trames.

Prérequis

• Vous avez installé le logiciel Step7 sur le même PC que le logiciel PcVue. Le Smart Generator est conçu pour les versions pré-TIA Portal de Step7 et utilise l'interface de commande et la bibliothèque de Step7 (version 5.3 de Step7 Professional).

Types de données supportés

Types de données Step7 Type de variables PcVue Valeur min Valeur max BOOL Etat     BYTE Mesure 0 255 WORD Mesure 0 65,535 DWORD Mesure 0 4,294,967,295 INT Mesure -32,768 32,767 DINT Mesure -2,147,483,648 2,147,483,647 REAL Mesure -3.402822E+38 3.402822E+38 CHAR Texte - Chaîne de caractères.     STRING Texte - Chaîne de caractères.

Sélectionner les données source

1. Allez sur Configuration puis sur Smart Generators et cliquez sur Nouvel import STEP7. La boîte de dialogue du Smart Generator STEP7 s'ouvre avec le nom d'import spécifié. Vous pouvez changer ce nom.

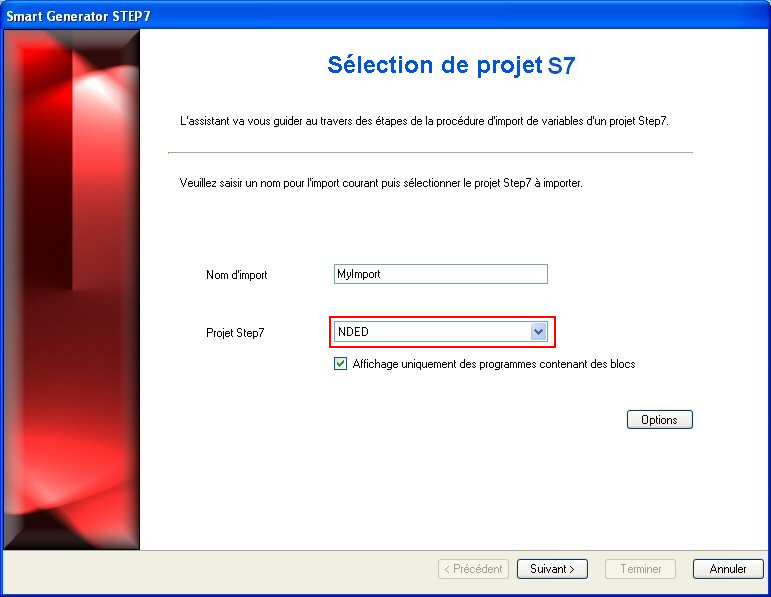

2. Sélectionnez le projet à importer à partir du menu déroulant Projet Step7. Pour lister uniquement les projets contenant des blocs de données, sélectionnez l'option Afficher uniquement les programmes contenant des blocs. Voir l'image



3. Cliquez sur le bouton Avancé/Options, puis sélectionnez une liste de serveurs et une liste de clients dans l'onglet Liste multi-postes pour définir le comportement des variables PcVue pour un projet multi-postes.

   Les listes de serveurs et de clients doivent avoir été créées préalablement dans PcVue et le poste à partir duquel vous exécutez le smart generator doit être dans la liste des serveurs.

4. Sélectionnez l'onglet Options, ici vous pouvez configurer les variables à importer et les trames de communication via les propriétés suivantes :

   • Variables commande - Si sélectionné, la propriété Commande sera positionnée pour toutes les variables importées. Vous pouvez également sélectionner le niveau de commande.

   • Branche de variables de bloc de données - Si sélectionné, génèrera une branche pour chaque variable importée depuis un bloc de données. La branche peut contenir soit le nom du bloc de donnée (DB), soit le nom du programme et le nom DB, soit le nom du projet, le nom du programme et le nom DB.

   • Utiliser le nom symbolique du DB - Si sélectionné, génèrera des variables en fonction du nom du bloc de données (décoché) ou du nom symbolique du bloc de données (coché).

   • Branche des variables états mémoire - Si sélectionné, génèrera une branche pour chaque variable état mémoire importée. La branche peut contenir soit le nom du programme soit le nom du projet et le nom du programme.

   • Ajouter une variable feuille pour l'import d'un tableau - Si sélectionné, ajoute une variable feuille lors de l'import d'un tableau. Par exemple, si vous choisissez une feuille appelée VALUE, VALVE_MOTOR[1] sera importé en tant que VALVE.MOTOR.1.VALUE.

   • Taille des trames de communication - Si sélectionné, permet de paramétrer la taille en octets des trames de communication générées par PcVue.

Sélection des blocs et configuration de l'équipement

Une fois que vous avez sélectionné les données sources et configuré les listes multi-postes et les options d'import via la boîte de dialogue Sélectionner le projet, l'étape suivante est de sélectionner les blocs et de configurer la communication.

1. Cliquez sur Suivant, la fenêtre de sélection des blocs s'ouvre, étendez le nœud Blocs et sélectionnez les blocs de données à importer. Seuls les blocs de données de type instance, utilisateur et partagé peuvent être importés. Vous pouvez également importer des variables mémoire en cochant Variables mémoire.

   Pour plus de détails sur le programme sélectionné, cliquez sur le bouton Information.

2. Cliquez sur Suivant, la boîte de dialogue Équipement cible s'ouvre, sélectionnez un réseau et un équipement dans la section Équipement. S'il n'y a pas de réseau S7 Ip Industrial Ethernet configuré dans le projet du logiciel PcVue, vous serez invité à en créer un. La section Propriétés est remplie avec la configuration de l'équipement sélectionné. Vous pouvez modifier la configuration de ces propriétés si nécessaire.

   Un import ne gère qu'un seul équipement (API). S'il y en a plusieurs, vous devez exécuter un import pour chacun.

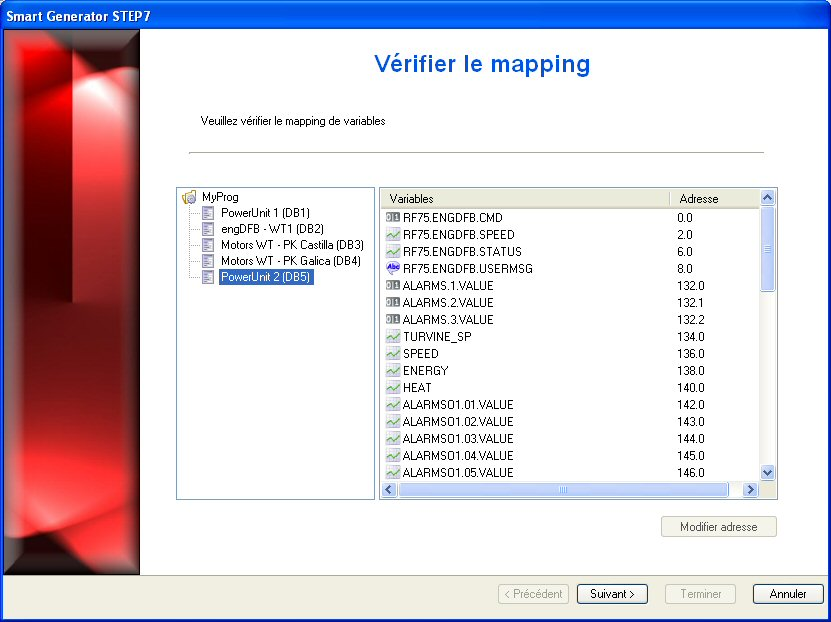

3. Cliquer sur Suivant, la boîte de dialogue Vérifier le mapping s'ouvre, sélectionnez un bloc de données pour afficher ses tags et leurs adresses. Pour modifier une adresse, sélectionnez l'élément puis cliquez sur le bouton Modifier adresse et saisissez l'adresse désirée. Voir l'image



   Certains blocs de données peuvent être protégés ou verrouillés. Si un tel bloc est utilisé dans un bloc de données, le Smart Generator sera incapable d'extraire les données correspondantes et leur adresse. Vous pouvez vérifier et modifier le mapping pour que tous les blocs de données soient importés.

Définir les branches et sélectionner les variables

Une fois que vous avez sélectionné les données sources, configuré les listes multi-postes et les options d'import via la boîte de dialogue Sélectionner le projet, l'étape suivante est de définir les branches et de sélectionner les variables que vous souhaitez générer.

1. Cliquez sur Suivant, le processus d'import de variables est initialisé et la boîte de dialogue Sélectionner le type d'import s'ouvre. Sélectionnez le type d'import dont vous avez besoin :

   • Import personnalisé si vous voulez accéder à la boîte de dialogue Sélectionner les variables dans laquelle vous pouvez filtrer et sélectionner manuellement la liste des variables à importer.
   • Import complet si vous voulez générer des variables pour toutes les données source.

2. (Option Import personnalisé) Ajustez les filtres pour trouver les variables à importer. Le champ Nom permet de filtrer la liste des variables en fonction du nom dans les données source. Vous pouvez utiliser des caractères joker, l'astérisque (correspond à n'importe quel nombre de caractères) et le point d'interrogation (correspond à un seul caractère).

   Par exemple :
   'Pump1' ne correspondrait qu'à une donnée source nommée 'Pump1'.
   'Pump?' correspondrait à 'Pump1' ou 'Pump2' etc mais pas à 'Pump10'.
   'Pump*' correspondrait à 'Pump1', 'Pump2' et 'Pump10' mais également à 'Pumpkin'.

   Les variables qui correspondent au filtre apparaissent dans le volet Éléments sélectionnés.

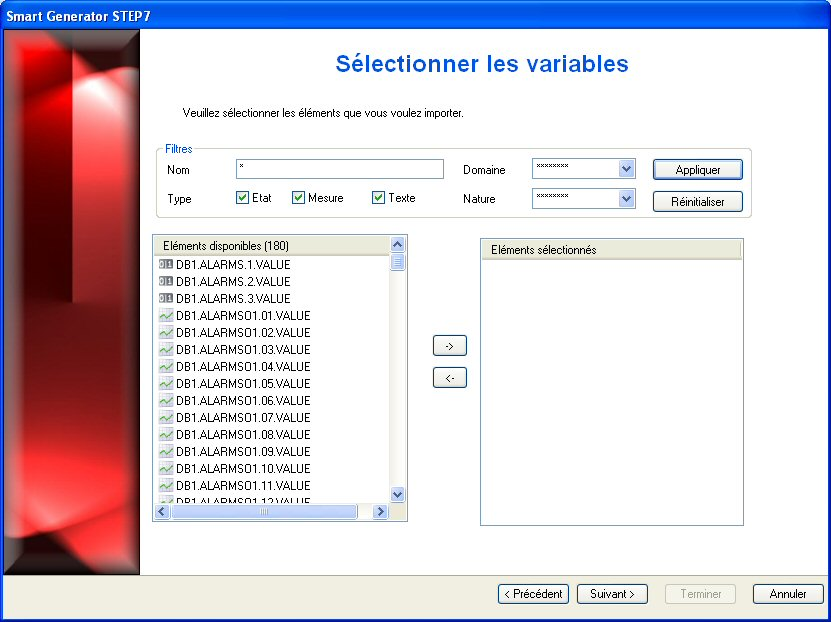

3. (Option Import personnalisé) Sélectionnez les variables filtrées dans le volet Eléments disponibles à importer et cliquez sur le bouton avec la flèche droite ->. Les variables du volet Eléments sélectionnés vont être importées et générées.

Voir l'image



4. Cliquez sur Suivant, la boîte de dialogue Gestion des branches s'ouvre. Cette étape vous permet de contrôler comment les branches et les noms de variables sont dérivés des noms des données source afin que les variables générées correspondent à la logique de branche et de nommage de votre projet. D'abord, vous pouvez renseigner une branche globale si vous voulez préfixer le nom de toutes les variables générées avec un segment de branche particulier. Vous pouvez également sélectionner les options de séparateur de branche pour contrôler comment les noms des données source seront découpés en segments de branche :

   • Utiliser les caractères numériques comme séparateur de branche - Si sélectionné, un séparateur de branche sera ajouté après chaque caractère numérique. Par exemple, une donnée source nommée MOT1DEFAULT1 générera une variable nommée MOT1.DEFAULT1.

   • Utilisez une séquence de caractères spécifiques comme séparateur de branche - Si sélectionné, la séquence de caractères que vous sélectionnez sera remplacée par un séparateur de branche. Par exemple, si vous sélectionnez le trait de soulignement ('_') comme caractère de séquence, une donnée source nommée CONTROLROOM_COMMAND générera une variable nommée CONTROLROOM.COMMAND.

   Un séparateur de branche n'est pas ajouté lorsqu'un caractère numérique est à la fin du nom.

Renommer et générer les variables

Une fois que vous avez défini la branche et sélectionné les variables à générer via la boîte de dialogue Sélectionner les variables, l'étape suivante offre la possibilité d'éditer les variables que vous avez sélectionnées et de les préparer pour la génération.

1. Cliquez sur Suivant. La boîte de dialogue Générer les variables s'ouvre, listant toutes les variables sélectionnées pour la génération. Pour renommer les variables, soit sélectionnez les variables et cliquez sur Renommer les sélectionnés, soit utiliser le bouton Renommer les invalides La boîte de dialogue Renommer les variables affiche les variables dans une grille et propose plusieurs actions.

2. La boîte de dialogue Renommer les variables est conçue pour faciliter la mise à jour finale des noms de variables et corriger les noms de variables invalides, et aussi pour modifier en masse les propriétés de variables, pour définir par exemple le Niveau de commande ou la propriété Alarme.

   Les opérations suivantes sont possibles :


   • Pour modifier une variable unique, double-cliquez dessus ou sélectionnez-la et cliquez sur Propriétés. Vous pouvez modifier son nom dans l'onglet Général. Cliquez sur OK pour valider.

   Vous pouvez modifier les propriétés de la variable dans l'onglet Détails. Ces propriétés peuvent être son type, son domaine, sa nature, etc.

   • Ajouter une feuille à une ou plusieurs variables (pour ajouter un .Cmd ou .AlarmTmpHigh par exemple), sélectionnez-les, puis cliquez sur Suffixe et renseignez le suffixe à ajouter. Cliquez sur OK pour valider.
   • Pour remplacer des caractères dans le nom d'une ou de plusieurs variables, sélectionnez-les, puis cliquez sur Remplacer pour ouvrir la boîte de dialogue Remplacer. Renseignez les chaînes à rechercher et à remplacer, puis cliquez sur OK.
   • Pour remplacer des segments de branche, sélectionnez les variables, puis sélectionnez les segments de branche à remplacer en cliquant sur l'en-tête de la colonne et cliquez sur Remplacer pour ouvrir la boîte de dialogue Remplacer. Renseignez les chaînes à rechercher et à remplacer, puis cliquez sur OK.
   • Pour supprimer un segment de branche, sélectionnez les variables, puis les segments de branche à supprimer en cliquant sur l'en-tête de la colonne et cliquez sur Supprimer. Les segments de branche sélectionnés sont alors retirés des variables sélectionnées.
   • Pour fusionner des branches, sélectionnez les variables, puis les segments de branche à fusionner en cliquant sur l'en-tête de la colonne et cliquez sur Fusionner. Les segments de branche sélectionnés sont ensuite supprimés pour les variables sélectionnées. Vous ne pouvez fusionner que des segments de branche consécutifs.

   Vous pouvez utiliser Maj+Clic pour sélectionner un groupe adjacent de variables et de branches ou Ctrl+Clic pour sélectionner plusieurs variables individuelles.

   Une fois que vous avez fini de modifier les variables, cliquez sur OK pour fermer la boîte de dialogue.

3. Cliquez sur Terminer et Oui dans la boîte de dialogue de génération pour démarrer la génération des variables dans PcVue. Une boîte de dialogue est affichée indiquant la progression. Toutes les variables issues du smart generator et déjà existantes dans PcVue ne sont pas traitées. Les variables correspondantes dans PcVue ne sont ni écrasées, ni mises-à-jour.

   Toutes les variables apparaissant en rouge sont invalides et ne seront pas générées en cliquant sur Terminer.

Synchroniser un import existant

Lorsque vous synchronisez un import, le smart generator compare les éléments de configuration disponibles dans le fichier d'import avec ceux qui ont été importées précédemment dans PcVue.

1. Sélectionnez l'import à synchroniser dans le panneau de droite de la boîte de dialogue des Smart Generators. Une liste avec des actions apparaît dans le volet Références d'import. Voir l'image



2. Cliquez sur Synchroniser. Cela ouvrira la boîte de dialogue du smart generator dans lequel vous pourrez reconfigurer l'import. Si des données ont été ajoutées dans le fichier d'import depuis le dernier import, le smart generator affichera la boîte de dialogue Import de nouvelles données vous invitant à effectuer soit un import complet, soit un import personnalisé des variables restantes.

   • Si vous sélectionnez Import complet, toutes les variables qui ne sont pas déjà dans PcVue sont importées.

   • Si vous sélectionnez Import personnalisé, vous serez en mesure de filtrer les variables en utilisant la boîte de dialogue Sélectionner les variables.
