Vue Détails d'une variable

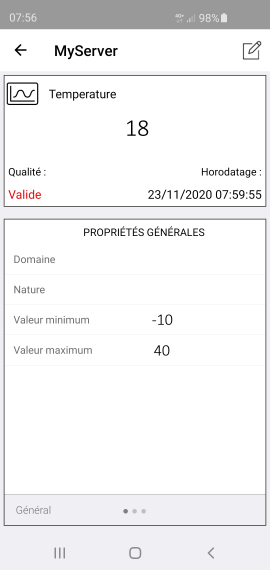

La vue Détails d'une variable affiche des informations détaillées d’une variable. Elle s’ouvre par appui sur le nom d'une variable dans la Vue de browsing ou la Vue de surveillance, et depuis une vignette sur la Vue d'Accueil dans SnapVue. Voir l'image

Fonctions accessibles

• La variable est désignée par sa Description (ou par son Nom si elle ne possède pas de Description).
• La valeur de la variable s’affiche comme suit.
  • Variable mesure – Dans le format configuré dans ses propriétés dans le projet PcVue.
  • Variable état – En utilisant le libellé associé à la valeur si elle en possède, sinon 0 ou 1.
  • Variable alarme - En utilisant le libellé associé à la valeur.
  • Variable texte – En tant que chaîne de caractères.
• Les valeurs de variable sont actualisées à la période définie par le paramètre Intervalle d'actualisation de variable dans la Vue Paramètres de l'app.
• Les propriétés générales visibles sont sélectionnées lors de la configuration du serveur mobile dans le projet PcVue. Selon le type de variable et la configuration, la zone Propriétés générales peut être glissée à gauche pour afficher des informations supplémentaires :
  • Visual - Pour les variables qui ont un synoptique ou un symbole associé. Voir la section ci-dessous.
  • Tendance - Pour les variables mesure. Appuyez sur la tendance affiche la variable dans la Vue Tendances.
• Si l’attribut Commande de la variable est activé, une icône s'affiche en haut de l'écran, à partir de laquelle une commande peut être envoyée.
• Les variables en alarme peuvent être acquittées, masquées et démasquées.

Actions du menu

Aucune.

Vue Visuel

Si la configuration est faite à base de modèles avec l'Application Architect, et qu'un synoptique et/ou un symbole est associé à l'instance à l'origine de la variable, vous pouvez afficher le synoptique ou le symbole en cliquant sur l'onglet Visuel.

Le rendu graphique des synoptiques et des symboles dans les applications mobiles est similaire à celui de WebVue, à l'exception des restrictions suivantes.

• Les synoptiques sont affichés en taille réelle et ne peuvent pas être mis à l'échelle pour s'adapter à l'écran de l'appareil. Cependant, vous pouvez faire défiler un synoptique à l'aide du toucher/glisser.
• Les animations Chaînage-ouverture ne sont pas exécutées, sauf pour ouvrir un synoptique contextuel.
• Les animations Chaînage-fermeture ne sont pas exécutées.
