Ajout d'un Réseau BACnet
Dans la configuration du logiciel PcVue, un objet réseau BACnet représente et fournit l'accès à un réseau physique BACnet. Si vous configurez une application multi-postes il doit y avoir une Interface réseau correspondante pour chaque Liste de serveurs (producteur).
Comment ajouter un réseau

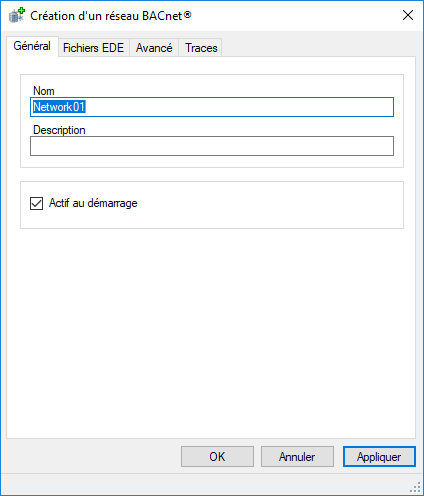

- Sélectionnez le dossier BACnet dans l'Application Explorer et, depuis la liste des tâches, sélectionnez Ajouter un réseau. La boîte de dialogue des propriétés d'un réseau BACnet s'affiche avec la configuration par défaut. L'image suivante montre la configuration par défaut.
Voir l'image - Saisissez le nom du réseau dans le champ Nom. C'est le nom sous lequel le réseau sera connu du logiciel PcVue. Vous pouvez accepter la suggestion par défaut ou saisir un autre nom.
- Saisissez une description pour le réseau. Cette description apparaît dans le volet de contenu de l'Application Explorer et peut être utilisée pour identifier le réseau ultérieurement. Cette description est optionnelle.
- Pour activer la connexion au réseau lors du démarrage du logiciel PcVue, cochez l'option Actif au démarrage. Si cette option n'est pas sélectionnée, un programme SCADA Basic peut être utilisé pour activer le réseau.
- Cliquez sur OK pour confirmer la configuration et fermer la boîte de dialogue.
L'onglet Fichiers EDE
L'onglet Fichiers EDE contient une liste des fichiers EDE référencés pour l'un ou l'autre équipement configuré sur le réseau.
Pour plus d'informations, voir la rubrique Utilisation de fichiers EDE pour la configuration d'équipements BACnet.
L'onglet Avancé
- Multi-postes
- Serveurs - Si le réseau BACnet fait partie d'une application multi-postes, sélectionnez le nom de la liste Serveurs. Le réseau BACnet ne sera démarré que sur les postes apparaissant dans la liste serveurs.
- Sauvegarde et restauration
- Répertoire de sauvegarde - Répertoire de sauvegarde des fichiers utilisés par les tâches de sauvegarde et de restauration. Vous pouvez utiliser un chemin relatif ou absolu. Un chemin relatif le sera par rapport à la valeur par défaut qui est le répertoire TP du projet.
En exploitation, un poste PcVue ne peut prendre en charge qu'un seul réseau BACnet, donc, pour un poste donné dans la liste Serveurs, un seul réseau BACnet ne peut être actif à la fois.
En conséquence, dans la plupart des cas, un seul réseau BACnet est configuré dans le projet, avec une liste Serveurs contenant soit un poste soit une association de postes (pour la redondance d'acquisition). Dans des cas plus rares d'applications distribuées, vous pourriez avoir besoin de configurer plus d'un réseau BACnet, chacun produit par des postes ou des associations différents.
Dans tous les cas, un poste ne peut pas faire partie de la liste Serveurs de plus d'un réseau BACnet configuré.
