Généralités sur Equipement

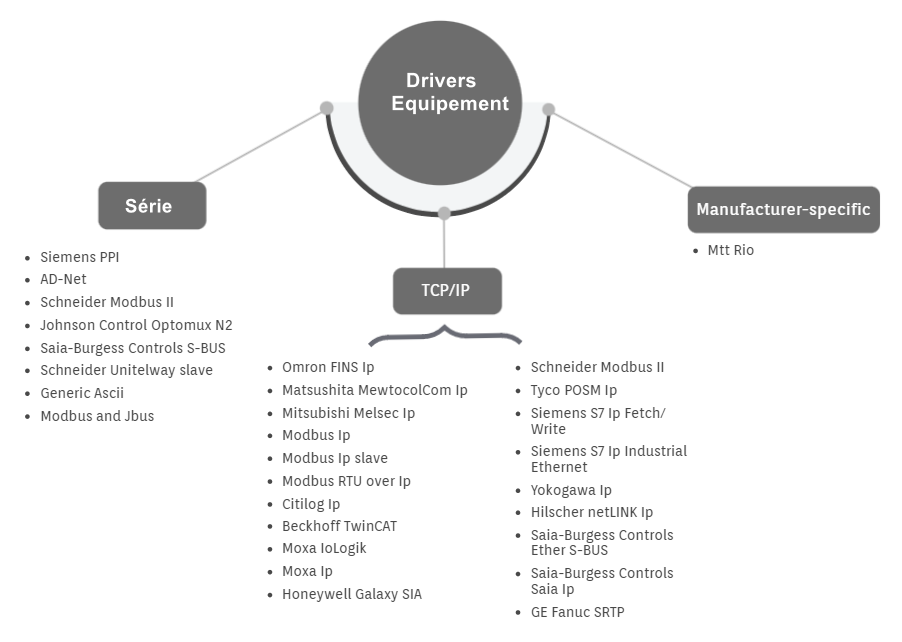

Equipement dans PcVue comprend de multiples drivers d'acquisition de données de différents types tels que des drivers TCP/IP, série et des drivers spécifiques à des fabricants. PcVue supporte une large gamme de drivers comme dans l'illustration ci-dessous. Cliquez sur un driver pour en savoir plus.

Reportez-vous à la table en bas de cette rubrique pour voir la liste des drivers obsolètes et abandonnés.

Cette aide ne fournit pas de spécifications détaillées de la façon dont les protocoles fonctionnent au-delà des fonctionnalités implémentées et configurables dans PcVue.

Pour plus d'informations, y compris pour la compatibilité et le support de la plate-forme, veuillez vous référer au Support Technique, à la norme correspondante ou à la documentation du fournisseur pour les protocoles spécifiques à un fabricant.

Les drivers de communication équipement sont accessibles et configurés à l'aide de l'Application Explorer et de l'Application Architect. Les concepts suivants sont pertinents pour les drivers équipement dans PcVue.

Réseau

Dans PcVue, un réseau est l'élément de base à configurer. Un réseau définit à la fois le protocole d'échange de données et les propriétés de connexion commun à tous les équipements qui y sont attachés. La connexion peut se faire via :

  • Un port série
  • Une carte réseau standard (équipée d'un port Ethernet par exemple)
  • Une carte de communication spécifique à un fabricant ou un adaptateur type NIC

Reportez-vous à Configurer un réseau pour en savoir plus.

Equipement

Dans PcVue, les équipements que vous configurez correspondent aux équipements de terrain réels. Les équipements hébergent les données à accéder et les activer établi la connexion avec le serveur d'acquisition de données du logiciel PcVue. La configuration de l'équipement spécifie le type d'équipement et les propriétés de communication propres à un équipement de terrain donné.
Référez-vous à la rubrique Ajouter un équipement à un réseau pour en savoir plus.

Trame

Dans PcVue, une trame représente une zone mémoire avec des adresses contiguës où les données sont stockées dans un équipement particulier. La configuration de la trame spécifie le mode d'accès (lecture, écriture ou les deux), la fréquence à laquelle la zone mémoire doit être interrogée, l'adresse de départ et le nombre d'éléments de données.
Référez-vous à Ajouter une trame à un équipement pour en savoir plus.

Mapping des variables

Le mapping est le processus consistant à relier les variables à la source de leurs valeurs, une adresse dans une trame dans le cas des drivers Equipement. Dans PcVue, les variables équipement peuvent être liées à des variables existantes dans le projet ou peuvent être ajoutées en tant que nouvelles variables. Ce mapping peut être effectué à partir de l'onglet Source lors de la configuration d'une variable ou avec la boîte de dialogue de mapping ouverte à partir d'une configuration réseau.
Référez-vous à la rubrique Comment mapper des variables dans des trames pour en savoir plus.

Statuts de la communication

  • Le statut du réseau fournit des informations sur la connexion au réseau d'acquisition de données (état d'une interface réseau, port série, etc.). Avec la plupart des drivers, le diagnostic au niveau du réseau est de peu d'aide et ainsi, le statut indique principalement la précision de la configuration et si le réseau est démarré ou arrêté.
  • Le statut de l'équipement fournit des informations sur la communication avec un équipement spécifique sur le réseau. La plupart des drivers ne supportent pas directement des messages de diagnostic au niveau de l'équipement, ainsi, le statut indique principalement la justesse de la configuration et si l'équipement est démarré ou arrêté. Cependant, s'il y a une erreur avec une trame associée à un équipement, cela sera signalé dans le statut de l'équipement.
  • Le statut de la trame fournit plus d'informations sur le statut de la communication, car la plupart des informations sont liées au succès ou à l'échec des requêtes sur les trames. En cas de fonctionnement anormal, le statut de la trame est également signalé dans l'Observateur d'événements (F7).

Reportez-vous aux rubriques Statut de communication générale et Mécanismes d'échange de messages dans PcVue pour en savoir plus.

Scripting SCADA Basic

Vous pouvez contrôler la communication avec les drivers équipement dans des scripts SCADA Basic avec l'instruction CIMWAY .
Certains drivers supportent des capacités de scripting supplémentaires telles que la reconfiguration en ligne et des commandes spécifiques au protocole.

Redondance

Lorsque la haute disponibilité est requise, PcVue prend en charge la redondance des équipements pour certains drivers équipement. Les équipements redondants peuvent s'avérer utiles en tant que mode de repli lorsqu'une erreur survient avec l'équipement principal avec lequel la communication a été initiée.

Selon le statut de la connexion, le driver passe automatiquement d’un équipement à un autre séquentiellement. Il n'y a qu'une seule connexion ouverte à la fois, par équipement. Vous pouvez également afficher et forcer la connexion active.

La redondance est disponible pour les drivers suivants :

La redondance de la communication avec les équipements ne doit pas être confondue avec la redondance d'acquisition de données (que tous les drivers Equipement supportent). Elles sont souvent utilisées ensemble, mais ce n'est pas obligatoire, et dans tous les cas, ce sont des mécanismes distincts pour aider à concevoir et à exploiter des systèmes à haute disponibilité.

Règles et comportement du Couper, Copier et Coller

Le tableau suivant décrit les règles et comportement, en particulier les restrictions, lors de l'utilisation du Couper ou Copier et Coller d'objets de configuration dans le dossier Equipement.

Objet de l'équipement Comportement
Réseau Un nouveau nom unique est donné au réseau collé.
Tous les équipements et trames associés sont dupliqués avec leur nom d'origine.
Le mapping des variables n'est pas dupliqué.
Equipement

L'équipement collé doit avoir un nom unique.

Les trames associées sont dupliquées avec le nom d'origine.
Trame La trame collée a un nom unique et elle est définie pour couvrir la prochaine plage d'adresses disponible.

Licence

Lorsque vous achetez une licence pour exécuter PcVue, la licence spécifie le nombre de protocoles qui peuvent être utilisés.

Le nombre de protocoles par défaut est un. Vous pouvez configurer plus de protocoles que la licence ne le permet, mais en exécution, seul le nombre de protocoles autorisés fonctionnera.

Drivers obsolètes et abandonnés

Les drivers d'acquisition suivants proviennent d'anciennes versions du logiciel PcVue et sont aujourd'hui obsolètes ou abandonnés.

  • Les fichiers binaires requis pour les utiliser peuvent ne plus être livrés avec le produit.
  • Leur mise en œuvre peut dépendre de la disponibilité de librairies spécifiques fabricant qui peuvent ne plus être supportées.
  • Ils peuvent ne pas avoir été validés pour une utilisation avec la version actuelle du logiciel PcVue mais être encore utilisés sur des systèmes anciens.

La documentation des drivers suivants n'est pas disponible dans cette aide, mais des ressources techniques existent.

Veuillez contacter le Support Technique pour vérifier leur disponibilité et leur validation avant de les utiliser.


Obsolète Abandonné
Applicom Access Matrix Controls Pup Applicom Cerloop Omron Sysmac-Way
Cegelec LN3 Matsushita Mewtocol-Com serial Alstom ESP serial Perax
Cegelec NBUS RTU Simulation v1 Eliop Elinet Rockwell Automation RSLinx
Cegelec NBUS Ascii Sofrel Sofbus-PC Idec FA2J-FA3S Schneider Electric Ethway
Johnson Control Optomux Jumo Ascii Idec Micro3 Schneider Electric Modbus Plus
Jumo Ness   Klockner Moeller K Siemens 3964R
    Klockner Moeller SucomA Mitsubishi FX
    Mitsubishi Melsec serial

Alors que les drivers abandonnés ne sont plus distribués sur les supports d'installation PcVue, les drivers obsolètes peuvent être affichés en activant le paramètre de compatibilité Afficher les drivers obsolètes.
