À l’ère de l’Industrie 4.0, tout fabricant tourné vers l’avenir cherche à atteindre une visibilité de bout en bout sur sa production. Pour y parvenir, les organisations doivent dépasser les silos de données départementaux et adopter une approche globale de l’intégration IT/OT en industrie. Cette transformation repose sur la synergie technique et opérationnelle qu’est l’intégration MES–SCADA. En comblant le fossé entre le contrôle de supervision et la planification d’entreprise, les industriels peuvent transformer leurs ateliers en écosystèmes réactifs et pilotés par la donnée.

Cet article explore les composantes essentielles, les exigences techniques et les bonnes pratiques pour réussir une intégration en atelier, avec un focus particulier sur l’intégration SAP avec le MES et le cas concret de Dunn-Edwards Paint.

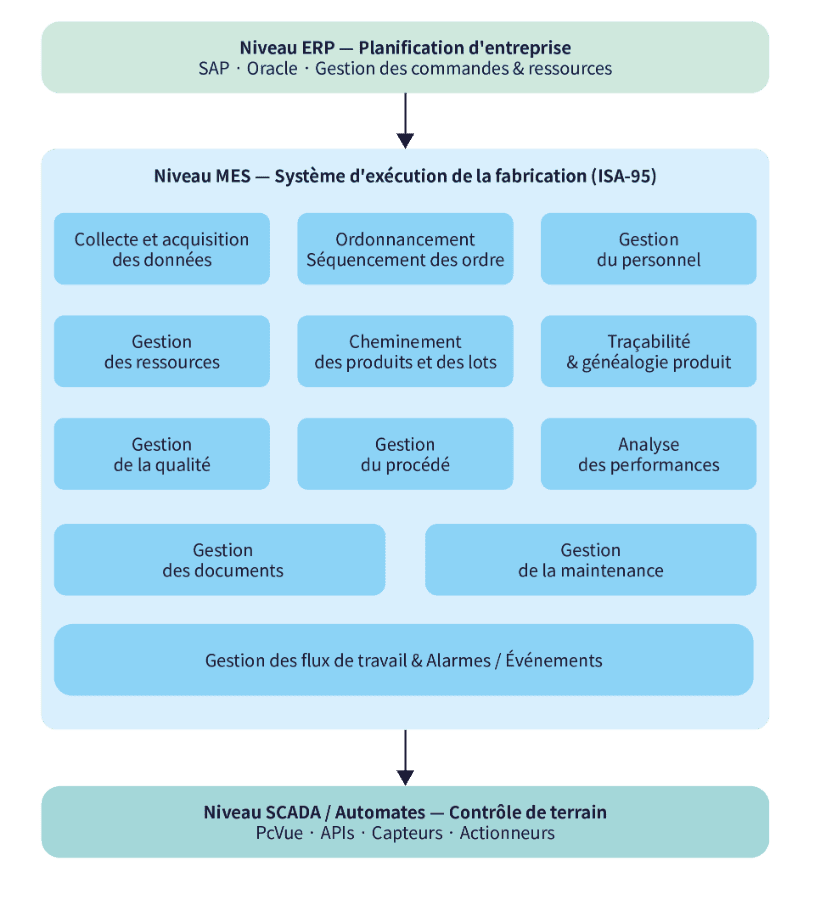

Poser les bases : les 11 fonctions d’un MES

Pour comprendre la valeur de l’intégration des systèmes industriels, il faut d’abord définir le rôle du Manufacturing Execution System (MES). Là où le SCADA répond au « comment » — en gérant le contrôle-commande en temps réel — le MES répond au « quoi, quand et qui ». Pour une véritable interopérabilité MES–SCADA, un MES s’articule autour de 11 fonctions principales :

1. Ordonnancement détaillé de production : Séquencer les ordres de fabrication en fonction des capacités réelles des ressources.

2. Allocation et état des ressources : Gérer l’état en temps réel des machines, des outillages et de la main-d’œuvre.

3. Lancement en production : Piloter l’acheminement des ordres de fabrication vers les postes de travail concernés.

4. Gestion documentaire : Mettre à disposition des opérateurs les instructions de travail et les recettes sous forme numérique, en garantissant l’utilisation systématique de la version en vigueur.

5. Collecte et acquisition de données : Le moteur de l’intégration SCADA–MES, assurant la remontée de la télémétrie temps réel depuis le terrain.

6. Gestion du personnel : Suivre les qualifications du personnel et le temps passé sur chaque tâche afin d’optimiser l’efficacité des équipes.

7. Gestion de la qualité : Surveiller les écarts en temps réel pour garantir la conformité de chaque produit — une démarche renforcée par les cartes de contrôle SPC (Statistical Process Control), qui détectent les dérives du procédé avant qu’elles ne génèrent des non-conformités.

8. Gestion des processus : Fournir aux opérateurs une aide à la décision intelligente pour prévenir les défaillances avant qu’elles ne surviennent.

9. Gestion de la maintenance : Coordonner les interventions pour maximiser la disponibilité des équipements.

10. Traçabilité et généalogie des produits : Créer un « acte de naissance » numérique pour chaque lot, consignant chaque composant et chaque étape du procédé. Cette fonction est souvent enrichie par des technologies RFID et BLE pour suivre les matières premières à travers les différentes zones de l’usine.

11. Analyse des performances : Calculer des KPIs critiques tels que le TRS (Taux de Rendement Synthétique) pour offrir une vision macroscopique de la

L’intégration des systèmes industriels chez Dunn-Edwards

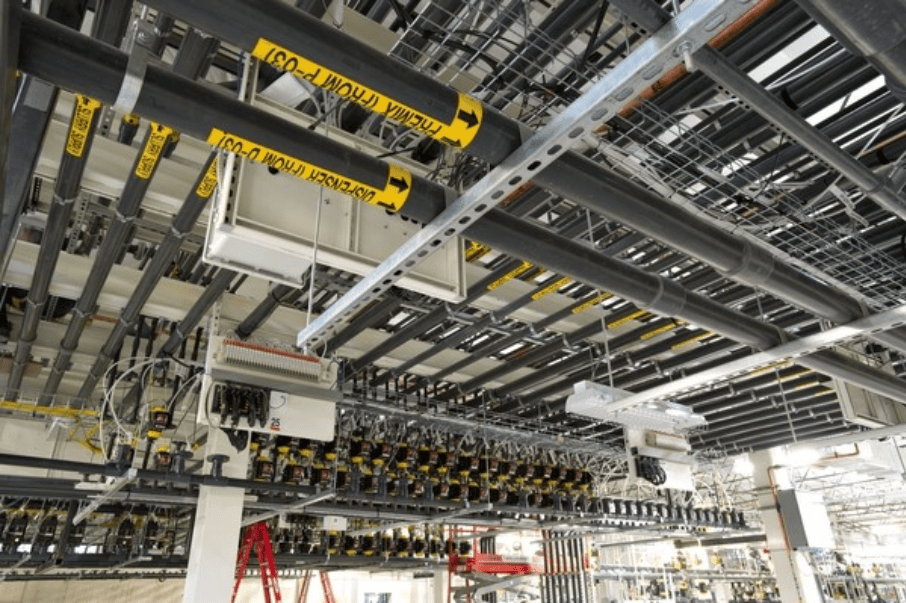

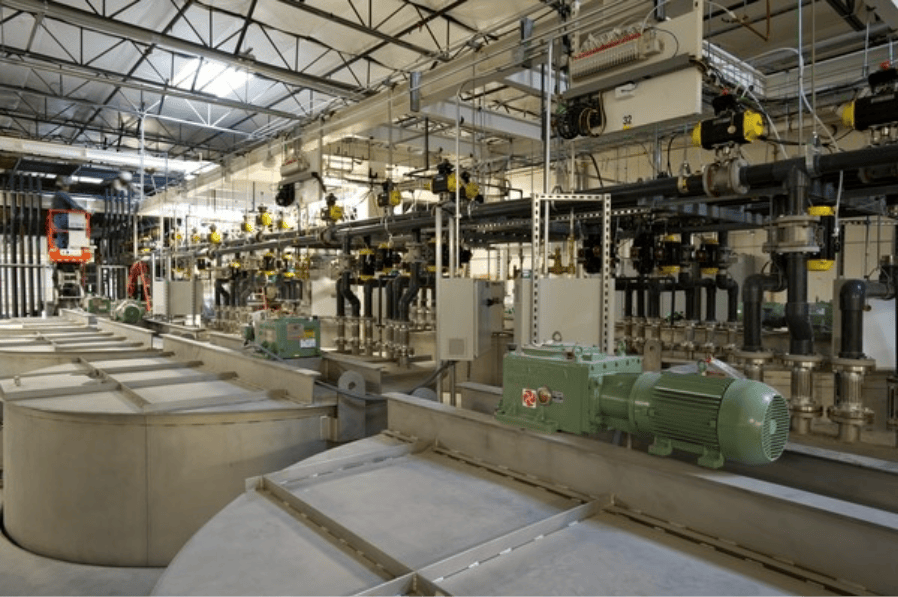

La consolidation des activités de Dunn-Edwards Paint au sein de son site de Phoenix constitue un cas de référence en matière d’intégration des systèmes industriels. L’entreprise exploitait auparavant un site manuel à Tempe et un site semi-automatisé à Los Angeles. Les risques étaient élevés : la fabrication manuelle de peinture entraîne fréquemment des irrégularités dans les temps de séchage, le pouvoir couvrant et la fidélité des couleurs.

En ouvrant un site de dernière génération reliant leur système SCADA PcVue à un ERP SAP, ces risques ont été maîtrisés. La connectivité ERP–MES chez Dunn-Edwards repose sur un échange massif de données SAP (IDoc, BAPI) :

• Le volume : Le système gère 75 000 points de données, dont 55 000 partagés directement avec SAP.
• La connexion : SAP s’appuie sur un module Pico embarqué pour la connectivité I/O, communiquant avec la couche SCADA via le standard OPC.
• L’intégration des ordres de fabrication : Dès qu’une commande client est créée dans SAP, elle est transmise automatiquement vers l’atelier. Les opérateurs gèrent désormais 10 à 20 lots par équipe avec une visibilité totale, soit une capacité considérablement supérieure à ce que permettait le mode manuel.

Le débat du « géant ERP » : l’intégration SAP S/4HANA

À mesure que les entreprises migrent vers SAP S/4HANA, une idée reçue persiste : celle que l’ERP peut tout gérer. C’est précisément le type de problématique qu’affrontent régulièrement des intégrateurs systèmes comme Centris Inc. — spécialistes du rapprochement entre les mondes IT et OT. Sa PDG, Catherine Bouchard, observe que si les « géants ERP » cherchent constamment à intégrer des fonctionnalités MES et SCADA directement dans leurs suites, il s’agit souvent de « deux mondes différents ».

Bonnes pratiques et conduite du changement

Réussir l’intégration de l’ERP jusqu’au terrain ne se résume pas à un choix logiciel : cela nécessite un « chef de projet champion ». Tel qu’évoqué dans de récents échanges sectoriels, il s’agit d’un leader interne qui maîtrise à la fois les mondes IT et OT, porte le projet en interne et veille à ce qu’il apporte une réelle valeur ajoutée aux opérateurs.

Pour optimiser davantage l’intégration IT/OT en industrie, les usines modernes adoptent également :

• BLE (Bluetooth Low Energy) : Pour automatiser le suivi de la localisation des matières au sein des grandes zones d’un site.

• RFID (Radio-Frequency Identification) : Pour disposer instantanément de l’historique et des instructions associés à un composant dès son arrivée à un poste de travail.

Conclusion

L’intégration MES–SCADA est le cœur battant de l’usine moderne. En misant sur l’intégration des ordres de fabrication, en respectant les périmètres respectifs de l’ERP et du SCADA, et en s’appuyant sur un chef de projet champion, les industriels peuvent atteindre la visibilité de bout en bout indispensable pour rester compétitifs. Le succès de Dunn-Edwards démontre que la transition des silos manuels vers un site intégré et automatisé est la seule voie pour garantir qualité et montée en charge.

Pour aller plus loin:

• Dunn-Edwards Success Story: Case Study: PcVue and SAP ERP Integration –

• Expert Podcast: Mastering MES, SCADA & Change Management –

• PcVue Solutions: PcVue Data Hub & Universal Data Connector –

• Industry Standards: The MESA-11 Functional Model –

PcVue Podcast: Integrating MES and RFID Technology

This short video clip provides a quick overview of how MES systems and RFID technology work together to transform production plant integration, mirroring the strategies used at the Dunn-Edwards facility.
